エネルギーセンター概要

厚別地区における熱供給

  • 厚別供給エリア概要図
  • RDFの仕組み

厚別エネルギーセンターでは、2003(平成15)年2月に本格稼働を開始したRDFプラントを熱源施設としています。RDFプラントで製造した蒸気を熱交換器に送り、高温水を製造して、熱供給を行っています、RDFを熱源とすることで、未利用エネルギーの有効利用と資源のリサイクル化をいっそう推進するとともに、RDFプラントで製造した蒸気の一部を自家発電に利用して、さらなる省エネルギー化を推し進めています。

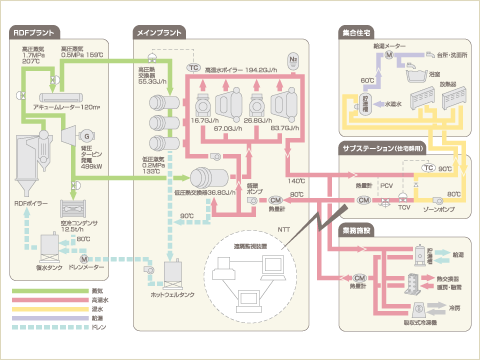

厚別地区熱供給システム図

地図画面をクリックすると拡大してご覧いただけます
機器名 仕様 設置数
高圧
蒸気用
熱交換器
型式 シェルアンドチューブ式3胴型
伝熱面積 317m²
能力 55.3GJ/h(13.2Gcal/h)
1基
低圧
蒸気用
熱交換器
型式 シェルアンドチューブ式
伝熱面積 475m²
能力 36.8GJ/h(8.8Gcal/h)
1基
ボイラー
型式 炉筒煙管式
伝熱面積 99m²
能力 16.7GJ/h(4.0Gcal/h)
伝熱面積 160m²
能力 26.8GJ/h(6.4Gcal/h)
1基
1基
型式 強制貫流式
伝熱面積 507m²
能力 83.7GJ/h(20.0Gcal/h)
伝熱面積 507m²
能力 67.0GJ/h(16.0Gcal/h)
1基
1基
ボイラー
型式 多管式蒸気
伝熱面積 9.9m²
能力 3.4GJ/h(0.81Gcal/h)
3基
(副都心サブプラント)
高温水
ポンプ
600m3/h×45m×110kw
400m3/h×45m×75kw
300m3/h×45m×55kw
180m3/h×20m×15kw
1台
1台
1台
1台
導管 二重鋼管(350A~25A
銅コルゲート管(190φ~30φ)
14,242m×2
1,157m×1
6,238m×2

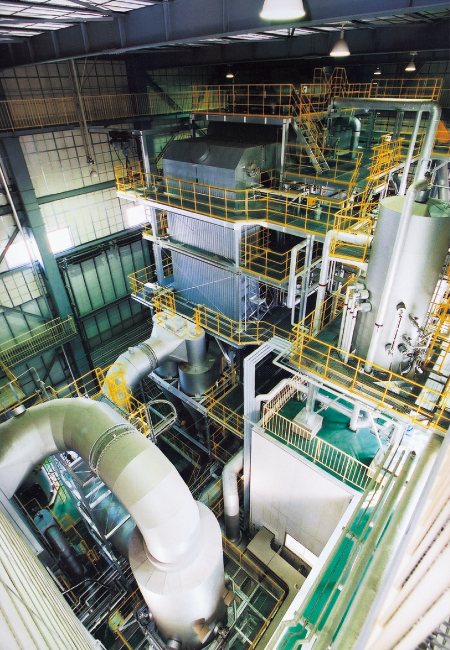

RDFプラント
RDFプラント
メインプラントボイラー群
メインプラントボイラー群

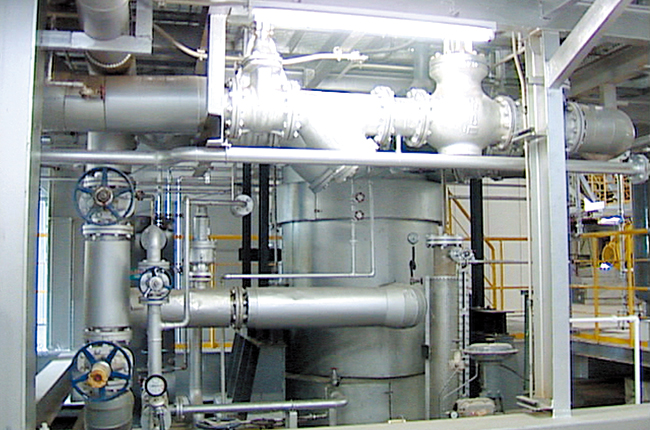

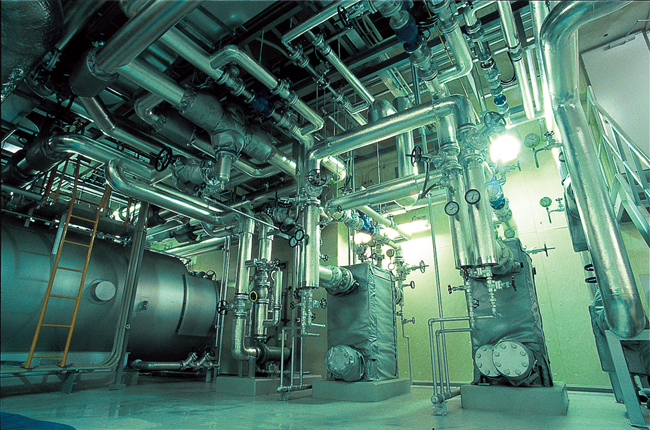

メインプラント熱交換器
メインプラント熱交換器

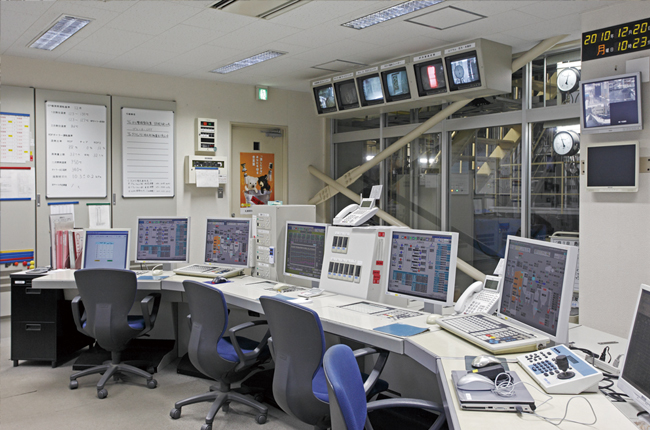

メインプラント中央監視室
メインプラント中央監視室

真駒内地区における熱供給

  • 真駒内供給エリア概要図

駒岡清掃工場では最大600t/日のごみを焼却処理し、その廃熱を利用して発電を行ってますが、真駒内地区ではこの廃熱蒸気(タービン抽気)を2次利用する方式を採用しています。

まず、清掃工場に設置している蒸気熱交換器で熱交換を行って145℃の熱源水を加熱し、4kmの導管によってプラントへと輸送されます。
プラントでは、供給側媒体の高温水が廃熱受入熱交換器で熱源水により加温され、熱需要量の状況に応じてボイラーで追い焚き昇温して、所定の120~150℃で送出されることになります。

熱供給媒体、廃熱輸送媒体ともに高温水ですが、温度、圧力条件などの制約があるため、それぞれ独立した密閉循環システムが採用されています。廃熱輸送媒体の返りは、さらに保養センター駒岡で三次利用されていて、熱の多段階(カスケード)利用が行われています。

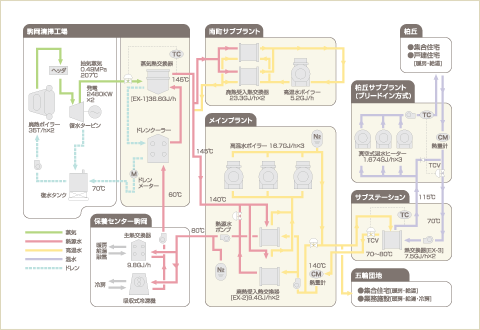

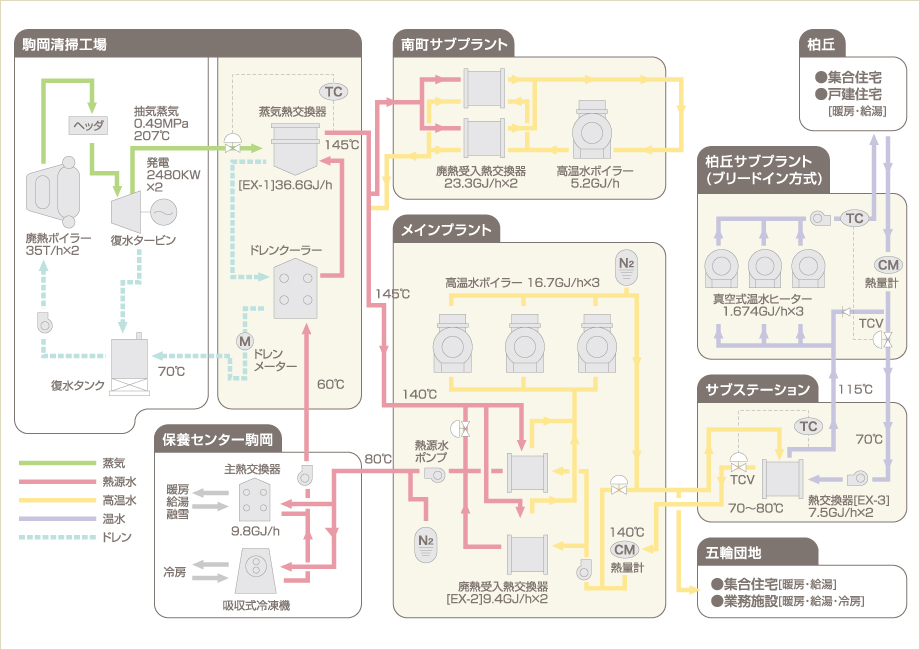

真駒内地区熱供給システム図

地図画面をクリックすると拡大してご覧いただけます
機器名 仕様 設置数
蒸気用
熱交換器
(EX-1)
型式 スパイラル型
伝熱面積 145m²
能力 23.3GJ/h(5.56Gcal/h)
1基
型式 プレート型(ドレンクーラー)
伝熱面積 24.8m²
能力 3.3GJ/h(0.78Gcal/h)
1基
廃熱受入
熱交換器
(EX-2)
型式 スパイラル型
伝熱面積 138m²
能力 9.4GJ/h(2.25Gcal/h)
2基
廃熱受入
熱交換器
型式 プレート型
能力 2.3GJ/h(0.55Gcal/h)
(南町サブプラント)
2基
熱源水
ポンプ
80m3/h×55m×30kw(保養センター)
80m3/h×55m×22kw(メインプラント)
2台
2台
ボイラー
型式 炉筒煙管式
能力 16.7GJ/h
(4.0Gcal/h・メインプラント)
3基
型式 真空式温水ヒーター
能力 1.674GJ/h
(0.4Gcal/h・柏丘サブプラント)
3基
型式 炉筒煙管式
能力 5.2GJ/h
(1.25Gcal/h・南町サブプラント)
1基
高温水
ポンプ
160m3/h×50m×37kw
170m3/h×48m×37kw
1台
1台
熱源水管 二重鋼管(150A/600φ) 3,800m×2
導管 二重鋼管(200A~25A
銅コルゲート管(147φ~30φ)
4,828m×2
3,136m×2
駒岡清掃工場内蒸気熱交換器
駒岡清掃工場内蒸気熱交換器
南町サブプラント
南町サブプラント

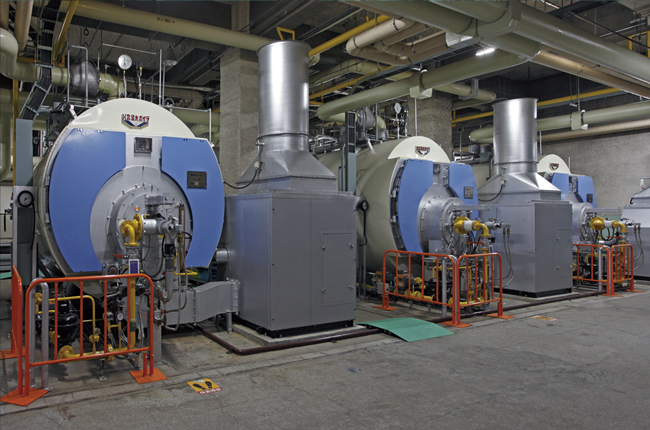

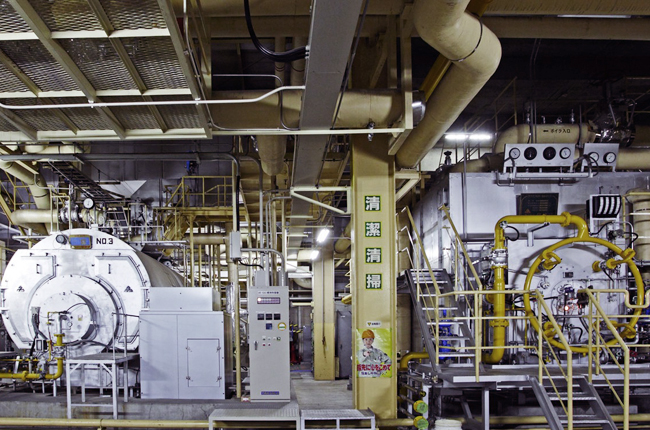

メインプラントボイラー群
メインプラントボイラー群

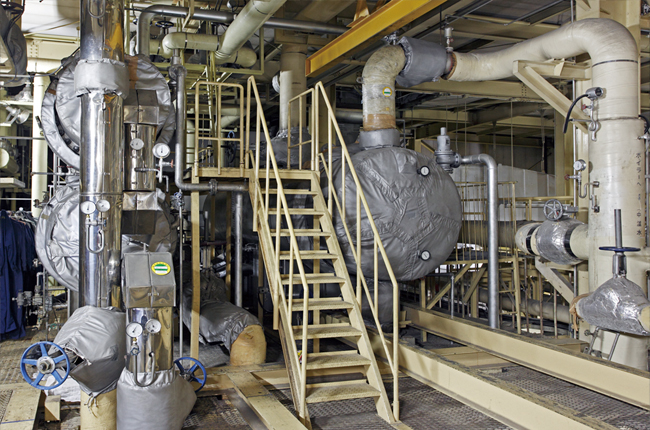

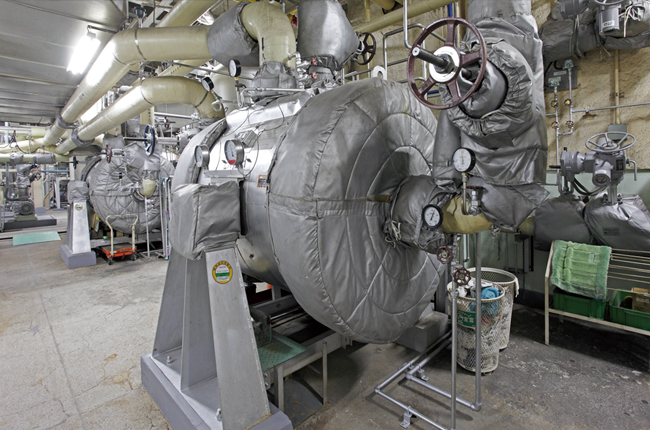

メインプラント廃熱受入熱交換器
メインプラント廃熱受入熱交換器

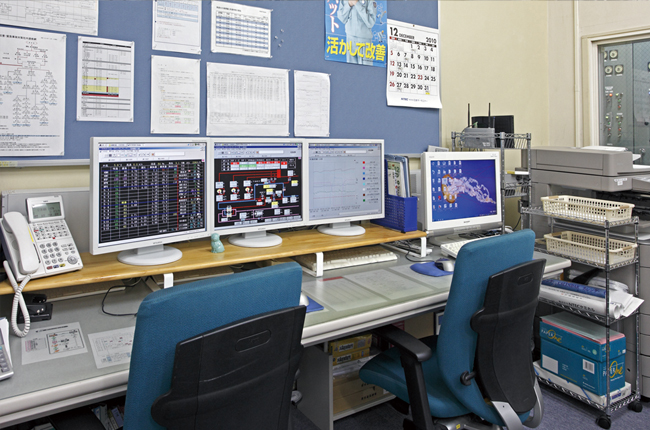

メインプラント中央監視室
メインプラント中央監視室

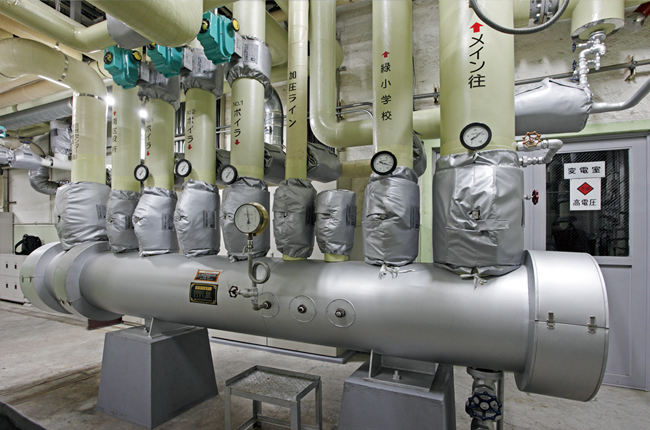

メインプラントヘッダー
メインプラントヘッダー
